Introduccion

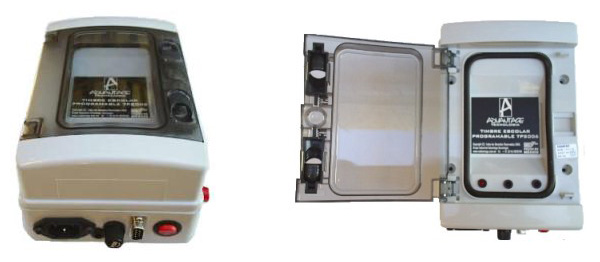

El Timbre Escolar Programable es un producto diseñado para el control del timbre escolar, el cual consiste de un equipo electrónico que envía las señales de activación a la campana escolar, según el horario de clases establecido en la institución educativa.

tp

Este equipo fue creado con el propósito principal de eliminar retrasos de tiempo, de alumnos y maestros, para el inicio de sus clases, ya que lo consideramos de suma importancia para el aprovechamiento escolar del alumno, así mismo, eliminar esta actividad al personal encargado de controlar el timbre escolar. Esta enfocado principalmente a escuelas secundarias y a escuelas de educación media superior, ya que cuentan con un horario establecido para impartir las clases.

Este equipo esta diseñado 100% para esta aplicación, por lo que cuenta con características especiales para desempeñar sus funciones.












4
Caracteristicas

Equipo programable para el control del horario de clases, puede almacenar hasta 50 registros para la activacion de la campana escolar...

Tp

  • Sistema sumamente compacto.
  • Muy Bajo consumo de energía eléctrica, ya que se utilizan dispositivos electrónicos de última generación.
  • Configuración del equipo a través de un Software 100% hecho a la medida, amigable con el usuario, fácil de usar y con múltiples opciones de configuración del equipo.
  • Interruptor auxiliar en caso de falla del control principal.
  • No requiere mantenimiento.
  • Rápida comunicación digital con el equipo. RS-232.
  • Configuración de los tiempos de tres tipos de timbres distintivos para la campana escolar.
  • Fácil programación y modificación del Horario de clases.
  • Permite programar hasta 40 eventos generales de activación y 10 eventos especiales por día.
  • Trae integrado un reloj de tiempo real, y un calendario semanal.
  • Indica su estado y alarmas a través de LED’s indicadores.
  • Equipo diseñado para larga duración.
3
Comprar

9

Comprar

2
Campana

camana escolar



  • 127 Volts
  • 350 mA
  • Diámetro 10"
  • 110 db
  • Modelo: 3026









2
2

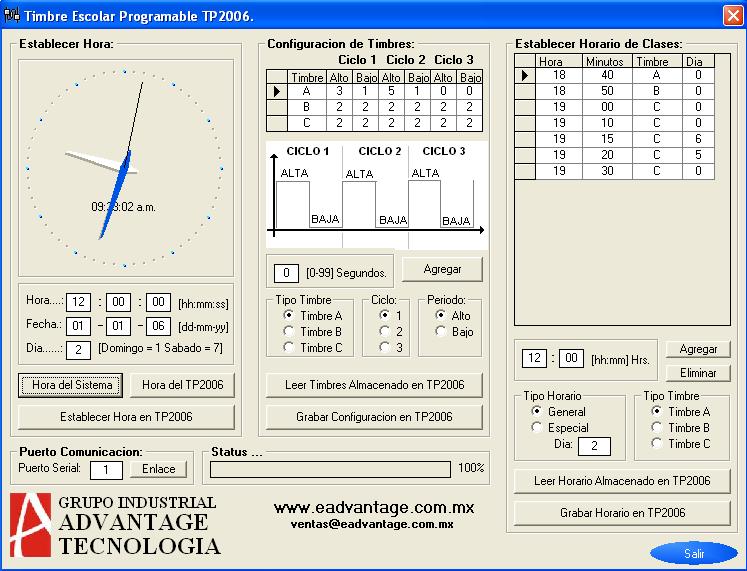

SOFTWARE DE CONFIGURACIÓN Y PROGRAMACIÓN
3



Este software esta diseñado para trabajar en plataformas Windows 95 / 98 /2000 / XP / 7. Cuenta con una sola ventana ,en la cualsepuede programar nuestro equipo electrónico que accionara el timbre escolar.

En su pantalla principal, nos muestra la hora actual del sistema, información del equipo, así como los menús disponibles. Cuenta con una ventana para programarle el horario de clases. Podemos programar 40 eventos generales y 10 eventos de activación especiales por día, cada uno requiere asignarle el tipo de timbre que se realizará. Se pueden configurar tres tipos de timbres distintivos para la activación del timbre escolar, los cuales se pueden utilizar para cualquier evento de activación. Se le puede establecer para cada uno de ellos, su tiempo alto y bajo de cada ciclo de activación.



DIAGRAMAS DE CONEXIÓN DEL EQUIPO

ALIMENTACIÓN DE ENERGÍA ELÉCTRICA.

El equipo de control del Timbre Escolar Programable, se alimenta a 127V AC / 60Hz. Esta alimentación es usada para energizar la tablilla de control solamente, y no la Campana Escolar.

Esta conexión cuenta con un Switch General, el cual apaga o enciende la tablilla de control, si el equipo cuenta con baterías de respaldo instaladas, el Modulo del Reloj de Tiempo Real siempre estará en funcionamiento. Cuenta a su vez, con un portafucible para usar fusibles de 1 Ampere solamente, así como una protección en caso picos de sobre voltaje que se presenten en la entrada de alimentación del equipo.











PUERTO DE COMUNICACIÓN PARA COMPUTADORA.

El equipo Timbre Escolar Programable cuenta con un puerto de comunicación para conexión hacia una Computadora Personal. El puerto de comunicación usa el protocolo RS-232, el cual lo traen integrado la mayoría de las computadoras.













BANCO DE BATERIAS DE RESPALDO.

El equipo Timbre Escolar Programable cuenta con un banco de baterías de respaldo para el funcionamiento del Reloj de Tiempo Real en caso de alguna falla en la energía eléctrica. Gracias a este banco de baterías, la  hora y fecha actual no se perderán.

Este equipo cuenta con un cargador de baterías, las cuales se están cargando constantemente, mientras exista energía eléctrica. Las baterías son de tamaño AA, de 1.2V DC recargables.







CAMPANA ESCOLAR.

La campana escolar tiene una conexión especial que el usuario debe de realizar antes de conectarla al equipo Timbre Escolar Programable, debido a que la salida es una salida lógica, la cual cierra o abre el circuito. La capacidad estándar del equipo es de 4 Amperes a 127V AC.

A continuación se muestra un diagrama de conexión de la Campana Escolar, así como del botón auxiliar para la activación del timbre de forma manual. Esta conexión del botón auxiliar ya viene realizada en el gabinete del equipo, por lo que no es necesario un botón auxiliar adicional.











LED’S INDICADORES DE ESTADO.

El equipo Timbre Escolar Programable cuenta con 3 LED’s indicadores del funcionamiento del equipo. Cada uno de ellos indica al usuario el estado del equipo.

GENERAL: Indica que el equipo se encuentra en funcionamiento.

EVENTO: Indica que el equipo esta ejecutando la activación de un evento de la campana escolar. Después de la activación permanece 60 segundos para que el usuario alcance a visualizar que se realizo un evento.

RELOJ: Indica que el Modulo del Reloj de Tiempo Real se encuentra en funcionamiento. Se activa cada segundo con una duración de 500ms.
